擴展C波段DWDM摻鉺光纖放大器
擴展C波段DWDM摻鉺光纖放大器(EDFA),是Amonics的專業產品恐丧，內部采用了高功率和高性能的半導體泵浦激光器涩馆、高穩定性的波分復用器（合束器）贮猛，具有高功率輸出菲饼、高增益和低噪聲指數的優點癌蚂，是高功率EDFA系統的理想所選。臺式摻鉺光纖放大器(EDFA)是一款完整的Turn-Key系統蔑氛，內部采用微處理器控制，前面板設有報警和狀態指示燈嚎姨，并集成了RS232接口適合于計算機遠程控制、分析以及信號采集等持拐。臺式EDFA系列包含不同類型的應用勘职，如一般用途，前置啰哪、后置略菜、中繼放大，保偏侵宝，C+L波段放大池粘。
規格
| AEDFA-C-EX-DWDM | AEDFA-C-EX-DWDM | AEDFA-C-EX-DWDM | |
|---|---|---|---|
| 飽和輸出功率 | +13dBm | +18dBm | +22dBm |
| 工作波長 | 1528nm to 1567nm | 1528nm to 1567nm | 1528nm to 1567nm |
| 增益 | 21dB | 25dB | 30dB |
| 輸入 | +1dBm | -3dBm | -8dBm |
| 噪聲指數 (典型) | 5.0dB | 5.3dB | 5.5dB |

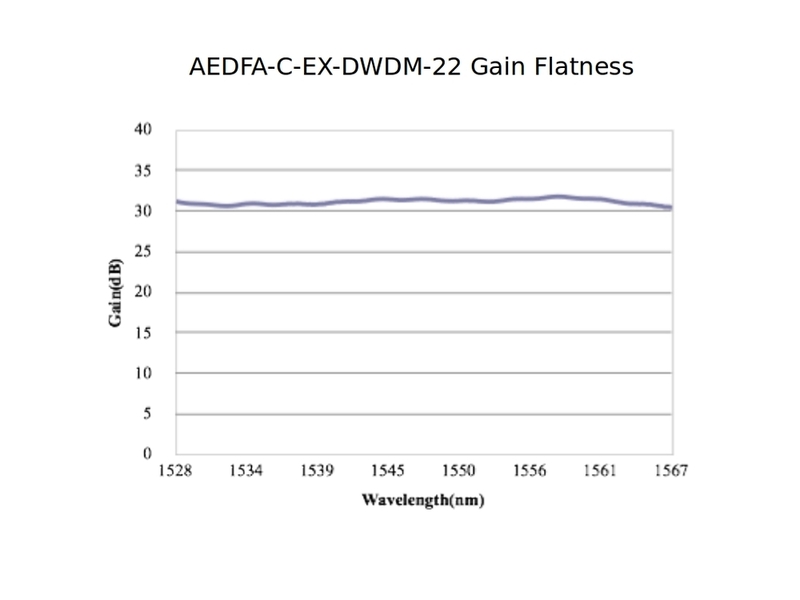

| 增益平坦度(peak to peak) | Typ. 1.0dB, Max. 2.0dB | Typ. 1.0dB, Max. 2.0dB | Typ. 1.0dB, Max. 2.0dB |
| 輸入隔離度 | > 30dB | > 30dB | > 30dB |
| 輸出隔離度 | > 30dB | > 30dB | > 30dB |
| 偏振相關增益 | < 0.3dB | < 0.3dB | < 0.3dB |
| 控制方式 | ACC, (Option : APC, AGC) | ACC, (Option : APC, AGC) | ACC, (Option : APC, AGC) |
特點
| Turnkey設備 |
| 小型化 |
| RS232/以太網接口 |
| 高增益 |
| 高輸出功率 |
| 低噪聲指數 |
