擴展L波段DWDM摻鉺光纖放大器
擴展L波段DWDM摻鉺光纖放大器(EDFA),是Amonics的專業產品淳某，內部采用了高功率和高性能的半導體泵浦激光器堡喳、高穩定性的波分復用器（合束器）件父，具有高功率輸出、高增益和低噪聲指數的優點祸播，是高功率EDFA系統的理想所選夹它。臺式摻鉺光纖放大器(EDFA)是一款完整的Turn-Key系統，內部采用微處理器控制遭唠，前面板設有報警和狀態指示燈恢儡，并集成了RS232接口適合于計算機遠程控制、分析以及信號采集等姆巨。臺式EDFA系列包含不同類型的應用乏尿，如一般用途姐蝠，前置嫩碘、后置、中繼放大幕柬，保偏臊啃，C+L波段放大。
規格
| AEDFA-L-DWDM | AEDFA-L-EX1-DWDM | AEDFA-L-EX2-DWDM | Remarks | |
|---|---|---|---|---|
| 飽和輸出功率 | +22dBm | +22dBm | +22dBm | |
| 工作波長 | 1570nm to 1603nm | 1570nm to 1610nm | 1570nm to 1620nm | |
| 增益(dB) | 21dB, 25dB, 30dB | 21dB, 25dB, 30dB | 21dB, 25dB, - | 輸入功率: +1dB, -3dB, -8dB |
| 噪聲指數 (典型) | 6.0dB | 6.0dB | 6.5dB | |

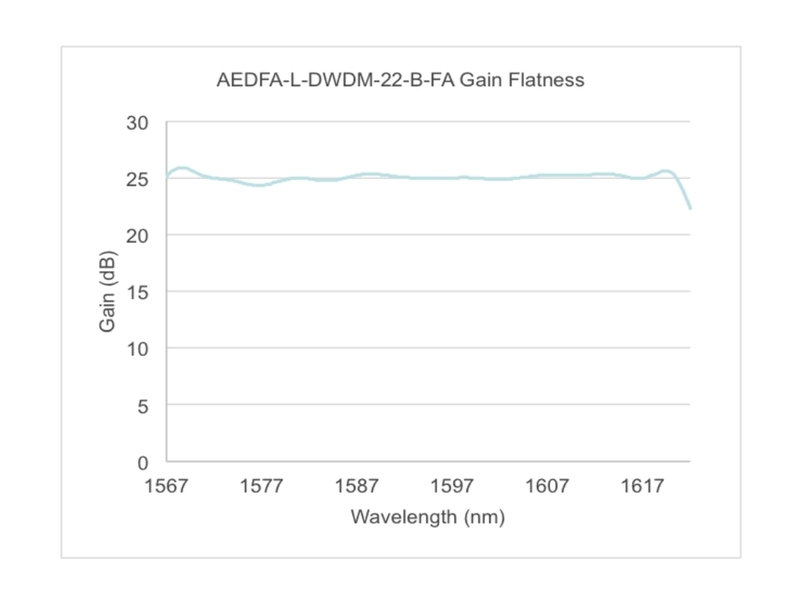

| 增益平坦度 (peak to peak) | 5.0dB | 5.3dB | 5.5dB | |
| 增益平坦度 (peak to peak) | Typ. 1.0, Max. 2 (dB) | Typ. 1.0, Max. 2 (dB) | Typ. 1.0, Max. 2 (dB) | |
| 輸入隔離度 | > 30dB | > 30dB | > 30dB | |
| 輸出隔離度 | > 30dB | > 30dB | > 30dB | |
| 控制方式 | ACC, (Option : APC, AGC) | ACC, (Option : APC, AGC) | ACC, (Option : APC, AGC) |
可根據用戶需求定制其他功率的產品
特點
| Turnkey設備 |
| 小型化 |
| RS232/以太網接口 |
| 高增益 |
| 高輸出功率 |
| 低噪聲指數 |
